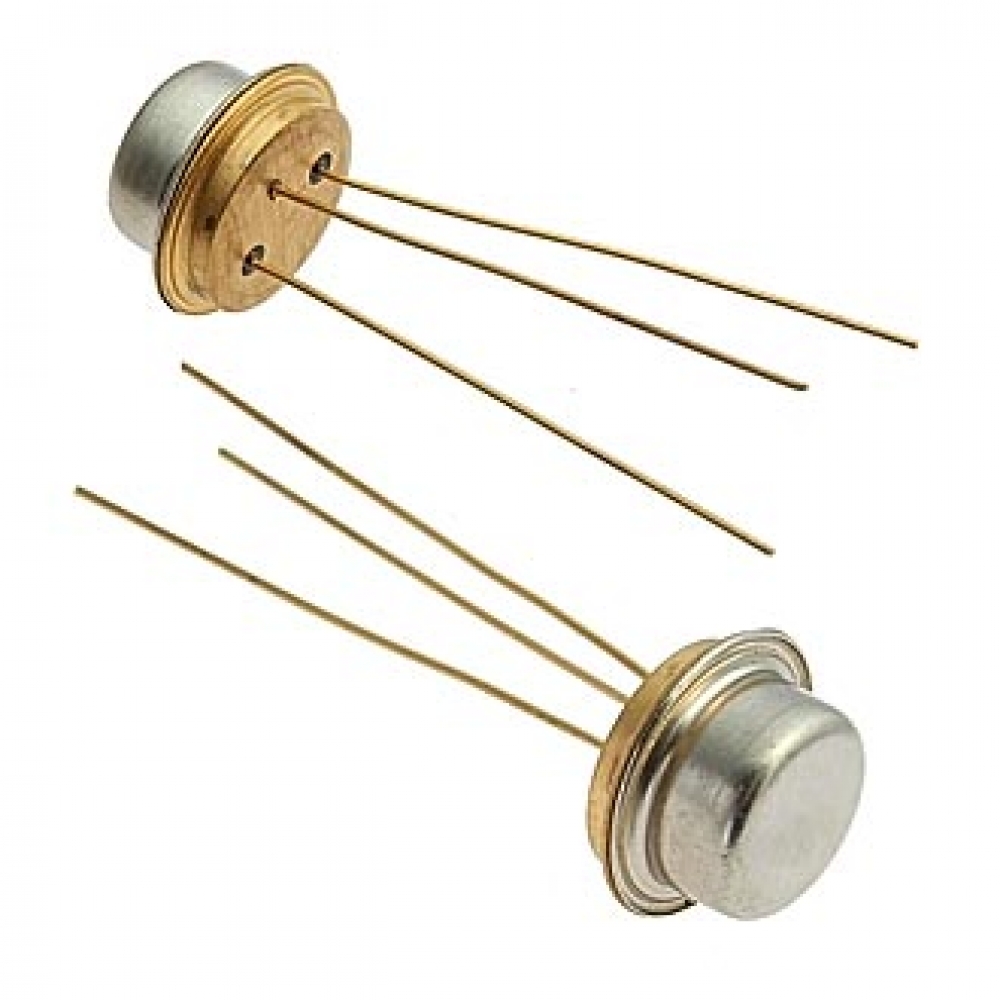

Транзистор биполярный КТ602Б NPN 120В 75мА 0.85Вт

КТ602Б
Транзисторы КТ602Б кремниевые планарные структуры n-p-n.
Предназначены для генерирования и усиления сигналов.
Транзисторы КТ602А, КТ602Б выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзисторов не более 5 г.
Тип корпуса: КТЮ-3-9.
Технические условия: ЩБ3.365.037 ТУ.

Основные технические характеристики транзистора КТ602Б:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 0,85 Вт;
• Рк и max - Максимально допустимая импульсная рассеиваемая мощность коллектора: 2,8 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 150 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 120 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 75 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 500 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 70 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 50...220;
• Ск - Емкость коллекторного перехода: не более 4 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 4 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 300 пс
