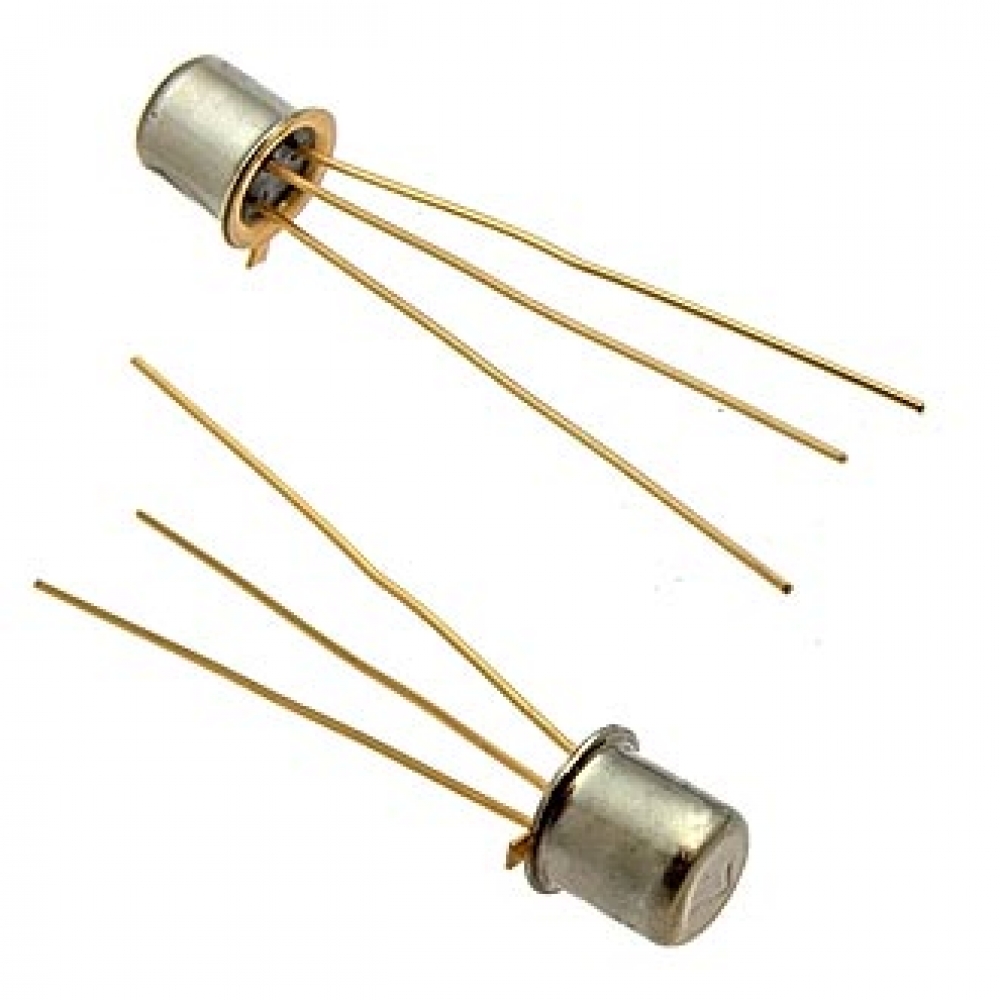

Транзистор биполярный 2Т201В NPN 10В 20мА 0.15Вт

2Т201В
Транзисторы кремниевые эпитаксиально-планарные структуры n-р-n усилительные с ненормированным 2Т201А, 2Т201Б, 2Т201В, 2Т201Г, и нормированным 2Т201Д коэффициентом шума на частоте 1 кГц.
Предназначены для применения в усилителях низкой частоты.
Выпускаются в металлостеклянном  корпусе с гибкими выводами.
Тип транзистора в металлическом корпусе указывается на боковой поверхности корпуса.
Масса транзистора не более 0,6 г.
Тип корпуса: КТ-1-7.
Технические условия: СБ0.336.046 ТУ.

Основные технические характеристики транзистора 2Т201В:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 10 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 10 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 10 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 20 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 30...90;
• Ск - Емкость коллекторного перехода: не более 20 пФ
