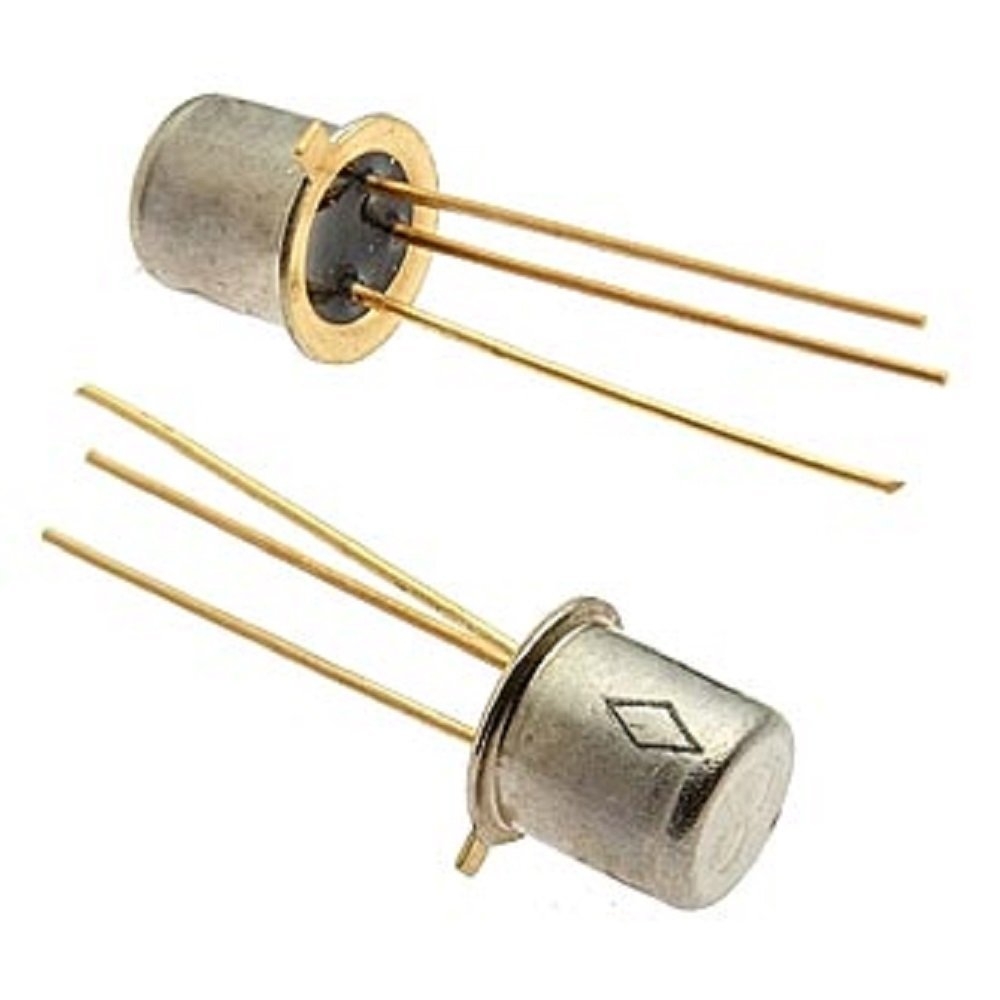

Транзистор биполярный КТ501Е PNP 30В 0,3А 0,35Вт ТО-92 82г.

КТ501Е
Транзисторы КТ501Е кремниевые эпитаксиально-планарные структуры p-n-p усилительные.
Предназначены для применения в усилителях низкой частоты, операционных, дифференциальных и импульсных усилителях, преобразователях.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 0,6 г.
Тип корпуса: КТ-1-7 (ТО-18).
Технические условия: аА0.336.064 ТУ.

Основные технические характеристики транзистора КТ501Е:
• Структура транзистора: p-n-p;
• Рк max - Постоянная рассеиваемая мощность коллектора: 350 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 5 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 30 В (10кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 10 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 300 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 500 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 80... 240;
• Ск - Емкость коллекторного перехода: не более 50 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 1,3 Ом
