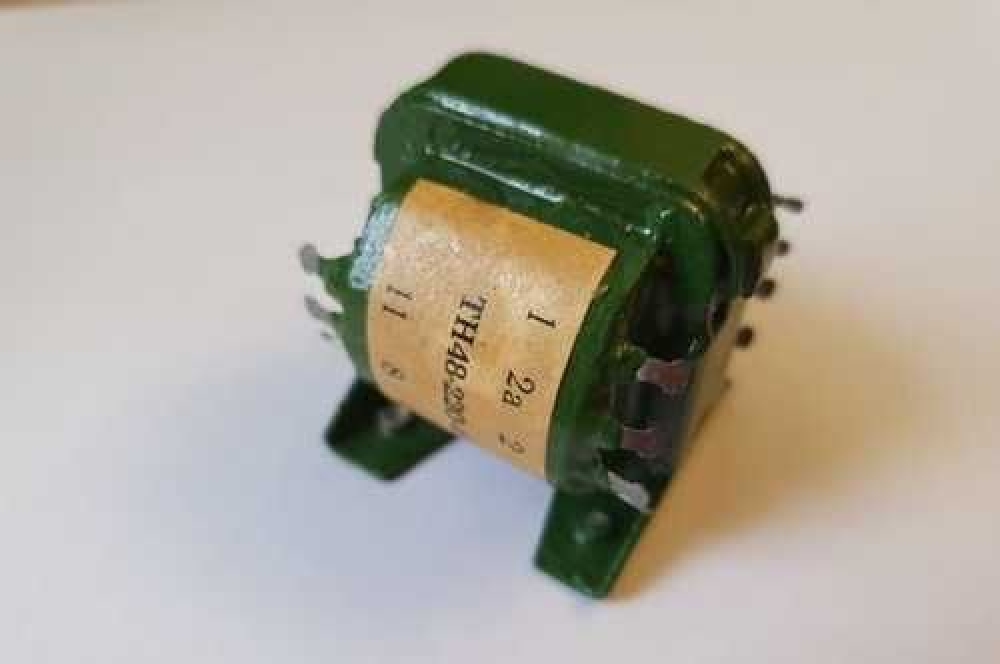

Трансформатор ТН48-220-400

ТН48-220-400
Трансформаторы питания малогабаритные низковольтные накальные ТН48-220-400 предназначены для питания накальных цепей радиоэлектронной аппаратуры промышленного назначения, собранной на электровакуумных и полупроводниковых приборах с напряжением сети 220 В и частотой 400 Гц.
Накальные трансформаторы типа ТН в зависимости от габаритной мощности, типа магнитопровода, напряжения сети питания и климатического исполнения имеют различные габаритные и установочные размеры. Конструкция трансформаторов разработана для установки на металлическом шасси аппаратуры или на печатных платах с креплением их винтами.
Последовательным или  параллельным соединением обмоток обеспечивают различные сочетания токов и напряжений.
Изготавливаются во все климатическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.
Технические условия: ОЮ0.471.000ТУ.

Основные технические характеристики трансформаторов типа ТН с напряжением сети 220 В и частотой 400 Гц:
• Номинальная мощность ...... от 4 до 227 В*А;
• Напряжение питания сети ...... 220 В;
• Выходные напряжения ...... 6,3 В;
• Токи вторичных обмоток в номинальном режиме ...... от 0,26 до 6,75 А;
• Коэффициент полезного действия ...... 70-85 %;
• Минимальная наработка ...... 10000 часов;
• Срок сохраняемости ...... 12 лет;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;
• Габаритные размеры ...... от 30х30х29 до 65х72х68 мм;
• Масса ...... от 35 до 800 г.
