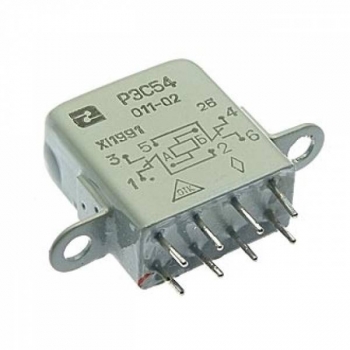

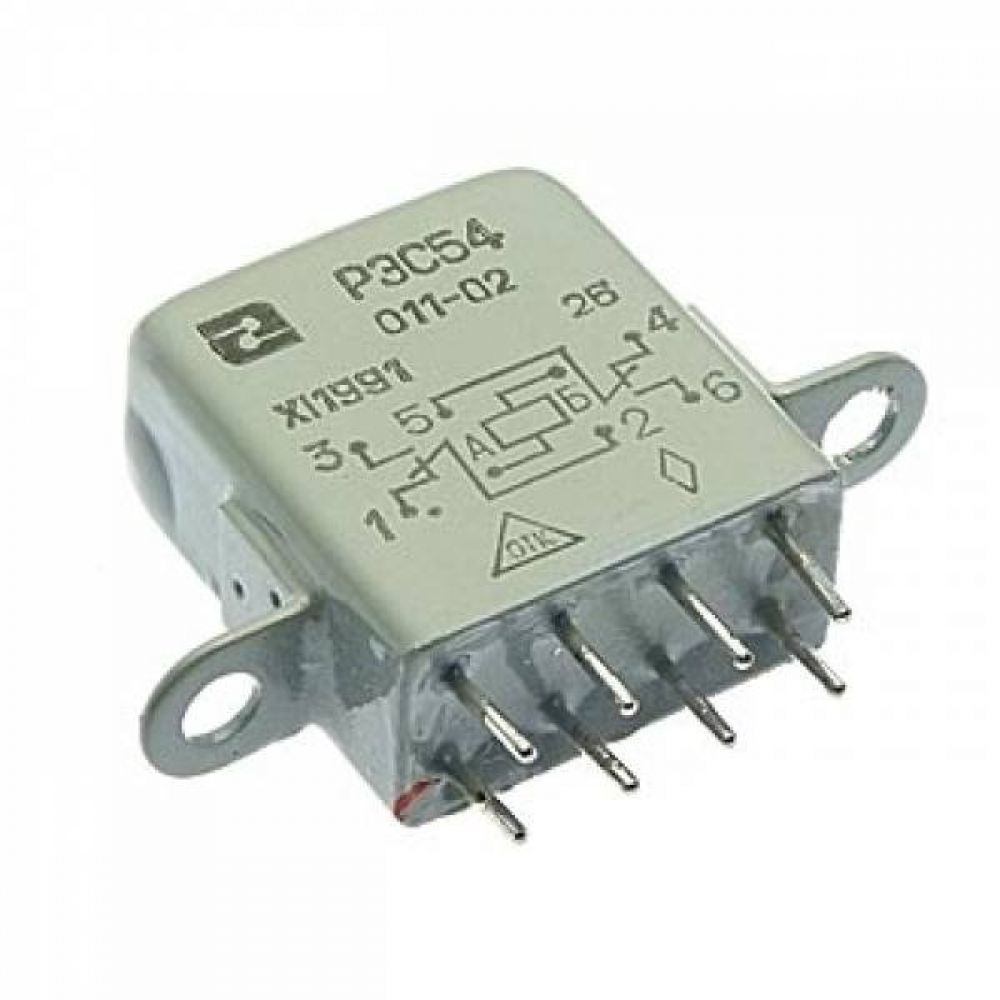

Реле электромагнитное РЭС54Б ХП4.500.011-02 24В-32В

РЭС-54Б ХП4.500.011-02 герметизированное, двухпозиционное, одностабильное реле постоянного тока предназначены для коммутации электрических цепей постоянного и переменного тока частотой 50-1100 Гц.

Условия эксплуатации:
Температура окружающей среды от -60 до +125ºС,
Относительная влажность до 98% при температуре +35ºС.
Атмосферное давление от 0,13•10-3 до 297 кПа.
Конструктивные данные:
  - РЭС-54Б – с угольниками для крепления реле.
Обозначение исполнения реле РЭС-54А имеет дополнительный индекс 01, реле РЭС-54Б – 02. Например: РЭС-54А ХП4.500.011-01. Реле исполнений ХП4.500.010-01, ХП4.500.010-02, ХП4.500.013-01, ХП4.500.013-02 имеют одну контактную группу на переключение (контакты 1, 2, 3).

Технические характеристики реле РЭС-54Б ХП4.500.011-02:
• Сопротивление обмотки, Ом ...... 3400-4600;
• Ток срабатывания, мА ...... 3,6;
• Ток отпускания, мА ...... 0,4;
• Рабочее напряжение, В ...... 24-32;
• Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом:
   - в нормальных климатических условиях не менее ...... 200 МОм;
   - в условиях повышенной влажности не менее ...... 10 МОм;
   - при максимальной температуре не менее ...... 20 МОм.
• Электрическая прочность изоляции в нормальных климатических условиях между токоведущими элементами, токоведущими элементами и корпусом ...... 500 В.
Масса РЭС-54Б ...... 22 г.
