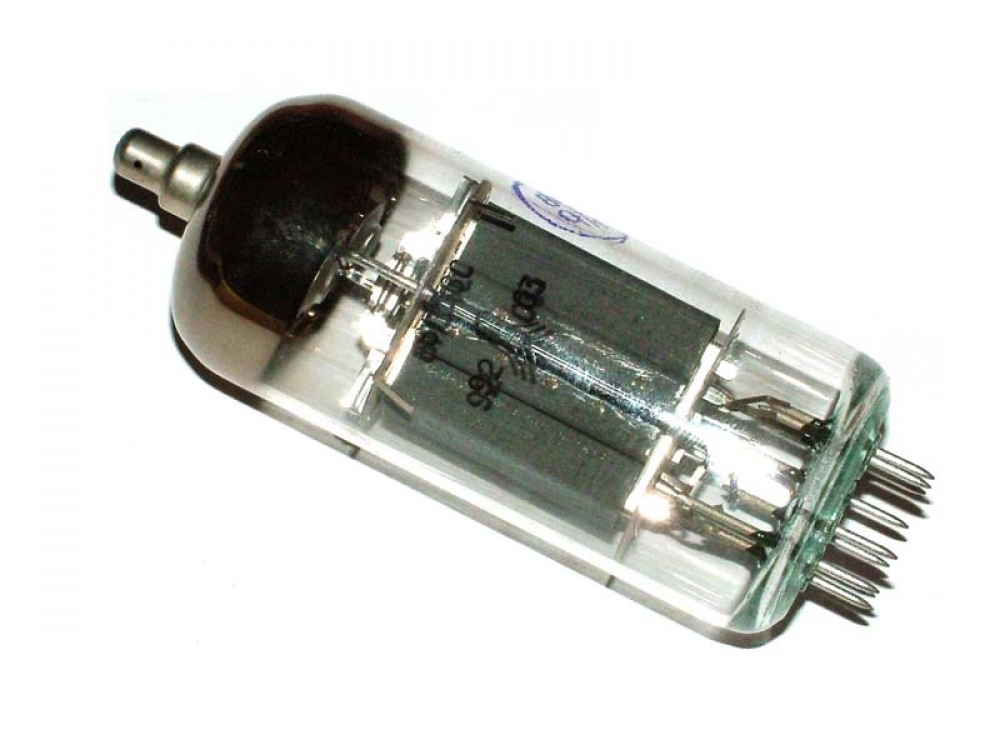

Радиолампа- выходной лучевой тетрод 6П36С
Артикул : 00-00002873
Радиолампа- выходной лучевой тетрод 6П36С
Цена:
500 Р
Характеристики
6П36С
Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки телевизионных устройств широкого применения с углом отклонения луча 110°.
Долговечность не менее 2000 ч.
Напряжение накала 6,3 ± 0,6 В
Ток накала 2 ± 0,15 А
Напряжение анода номинальное (постоянное) 100 В
Напряжение анода предельное (постоянное) 250 В
Напряжение анода предельное (амплитуда импульса) 7 кВ
Ток анода 120 ± 50 мА
Ток анода (амплитуда импульса) не менее 400 мА
Ток катода предельный (среднее значение) 250 мА
Напряжение сетки первой (постоянное) -7 В
Напряжение сетки первой предельное (амплитуда импульса) -250 В
Обратный ток сетки первой не более 1 мкА
Напряжение сетки второй номинальное (постоянное) 100 В
Напряжение сетки второй предельное (постоянное) 250 В
Ток сетки второй (амплитуда импульса) не более 100 мА
Мощность, рассеиваемая анодом, предельная 12 Вт
Мощность, рассеиваемая сеткой второй, предельная 5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) 100 В
Крутизна характеристики 20 ± 6 мА/В
Сопротивление в цепи сетки первой, предельное не более 0,5 МОм
Емкость входная 32 ± 4 пФ
Емкость выходная 19 ± 2 пФ
Емкость проходная не более 1 пФ
Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки телевизионных устройств широкого применения с углом отклонения луча 110°.
Долговечность не менее 2000 ч.
Напряжение накала 6,3 ± 0,6 В
Ток накала 2 ± 0,15 А
Напряжение анода номинальное (постоянное) 100 В
Напряжение анода предельное (постоянное) 250 В
Напряжение анода предельное (амплитуда импульса) 7 кВ
Ток анода 120 ± 50 мА
Ток анода (амплитуда импульса) не менее 400 мА
Ток катода предельный (среднее значение) 250 мА
Напряжение сетки первой (постоянное) -7 В
Напряжение сетки первой предельное (амплитуда импульса) -250 В
Обратный ток сетки первой не более 1 мкА
Напряжение сетки второй номинальное (постоянное) 100 В
Напряжение сетки второй предельное (постоянное) 250 В
Ток сетки второй (амплитуда импульса) не более 100 мА
Мощность, рассеиваемая анодом, предельная 12 Вт
Мощность, рассеиваемая сеткой второй, предельная 5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) 100 В
Крутизна характеристики 20 ± 6 мА/В
Сопротивление в цепи сетки первой, предельное не более 0,5 МОм
Емкость входная 32 ± 4 пФ
Емкость выходная 19 ± 2 пФ
Емкость проходная не более 1 пФ
