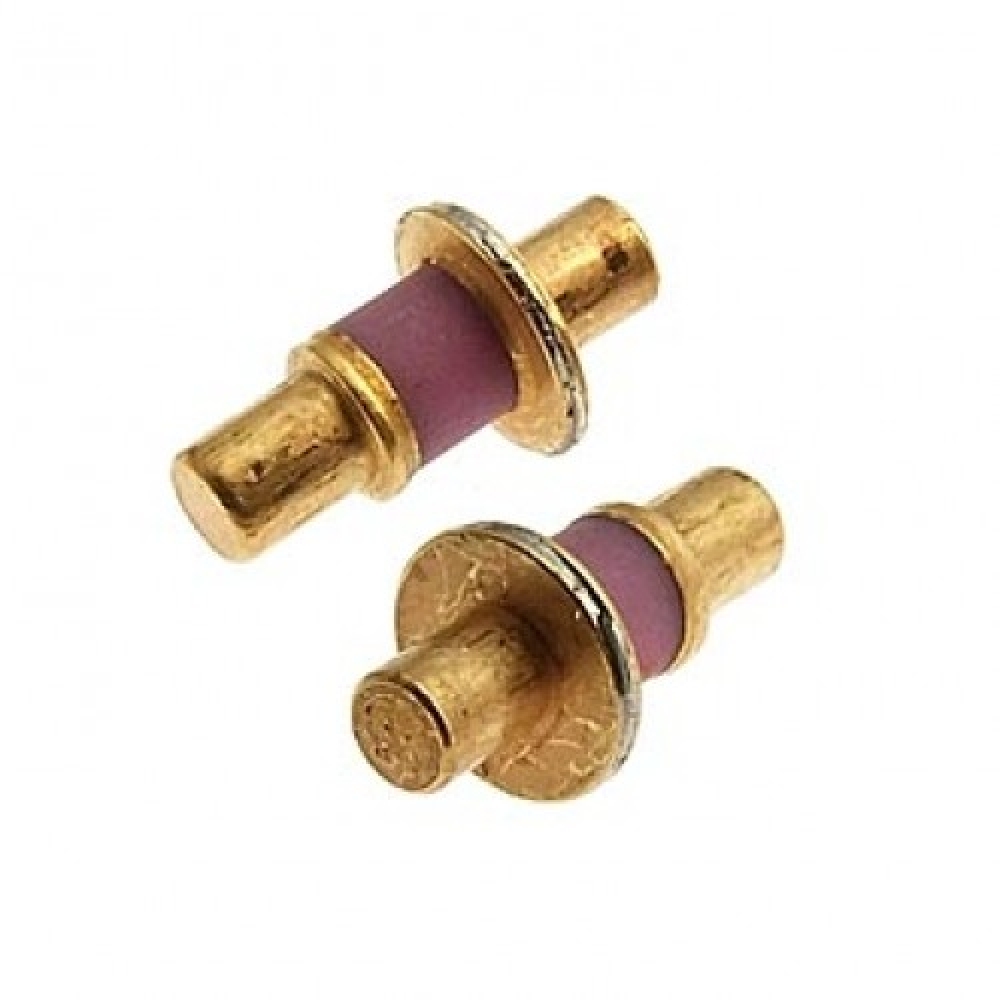

Диод 2А507А СВЧ 200 В, 200 мА, 5 Вт,

Диоды СВЧ 2А507А кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, фазовращателях и аттенюаторах сантиметрового и дециметрового диапазонов длин волн.
Выпускаются в металлокерамическом корпусе типа КД-105 с жесткими выводами.
Тип диода приводится на этикетке.
Маркируются цветными точками : 2А507А - черной; КА507А - двумя черными; 2А507Б - желтой; КА507Б - двумя желтыми; КА507В - двумя красными.
Положительный вывод со стороны крышки.
Масса диода не более 1,3 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А507А, ТТ3.360.053 ТУ;
диод СВЧ КА507А, ТТ3.360.078 ТУ.

Основные технические параметры СВЧ диода 2А507А:
• Общая емкость: 0,8...1,2 пФ;
• Прямое сопротивление потерь: не более 1,5 Ом;
• Критическая частота: 200...370 ГГц;
• Накопленный заряд диода: не более 200 нКл;
• Пробивное напряжение: 500...750 В;
• Емкость корпуса: 0,3...0,45 пФ;
• Индуктивность диода: 0,5 нГн;
• Постоянное обратное напряжение: 200 В;
• Постоянный прямой ток: 200 мА;
• Непрерывная рассеиваемая мощность: 5 Вт;
• Значение допустимого статического потенциала: 1000 В;
• Температура окружающей среды: -60...+100°С;
• Минимальная наработка: 25000 ч;
• Срок сохраняемости: 25 лет
